Gateway 단말기(EM100)
EM100 Device / Gateway
디지털 트윈, 산업 설비 모니터링, 접점 및 카운트 등 데이터 수집 전문 장비
IIoT
(Industrial IoT)
접점, 생산 카운터 등 다양한 데이터 수집의 확장성 확보
산업현장의 디지털전환을 위한 필수요소, IIoT
분산된 산업현장 설비에서 데이터를 효율적으로 수집

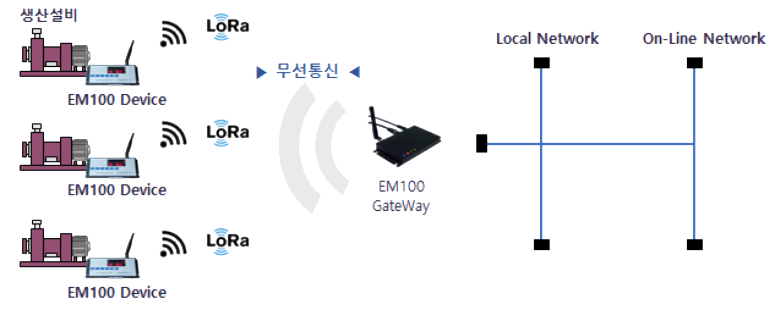

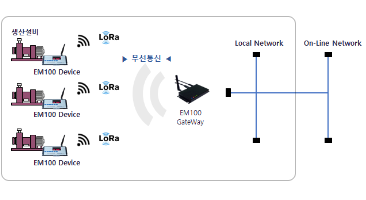

EM100 Device 시스템 구성도
1개의 Gateway 에 50개 Device 연결 가능
EM100 Device 활용의 특장점
01
PLC 기반 데이터 수집 시스템 구축 대비 필요한 데이터에 집중한 시스템 구축
02
설비 데이터를 무선통신으로 취득하여 시스템 구성과 구축에 드는 비용을 절감할 수 있음
03
시스템의 유지보수의 간편함 및 현장 상황 변경에 유연한 대처 가능

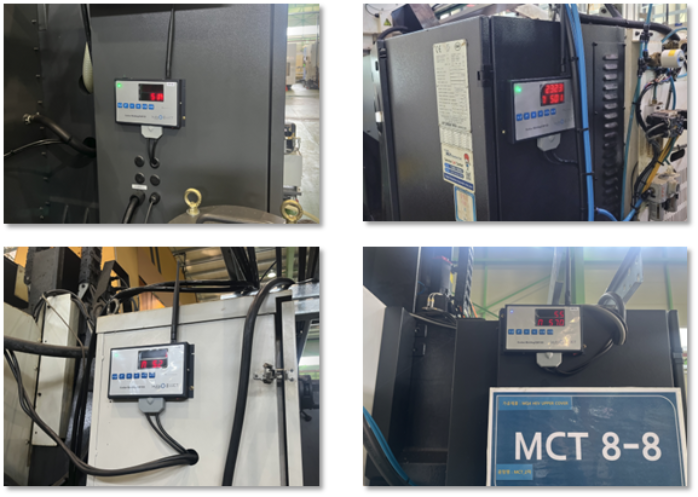

EM100 Device 적용사례
생산설비에서 Device가 카운터 및 가동정보를 수집 및 무선 송신
EM100 Device 주요스펙
| 항목 | 내용 |
|---|---|
| RF Module |
주파수 : 917 to 923.5 MHz 통신속도 : 300kbps 통신거리 : indoor MAX 1.0Km, Open Area : 12km LoRa Technology Module |
| Display | FND (5digit x 2열) |
| Button | 6button (설정용 / 5function 겸용) |
| Digital input |
3Channel Digital input (1 Counter, 2User function) · Relay 또는 각종센서 / 접점(무전원) 입력 방식 |
| Analog input(option) |
1) 4~20mA(86~4096 step) 2) CT(AC 110/220/330 V) 3) Analog(5V Level Input, 0~4096 step) |
| RS232/485 | UART 1 Channel |
| 내부 부처 | 버튼 Beep Sound, 설정완료 Sound 등 |
| 정전 보상 | Bypass용 Cable 연결 1Point |
| Power(기본) | 입력 - AC85 ~ 265V |
| Power(option) | 출력 - DC12V@100mA, DC5V@200mA |
| ON/OFF 전원스위치 | Device : On/Off 전원Switch |
| 장착 형태 | Wall mount 방식 |
| 제품 Size | 181mm x 113mm x 23mm(가로 x 세로 x 깊이, 안테나 제외) |
| 표시LED | Status LED 1EA |
| Cable | ATX 24PIN용 Cable(4-20mA, 접점/Count, CT, AC110V~220V) |

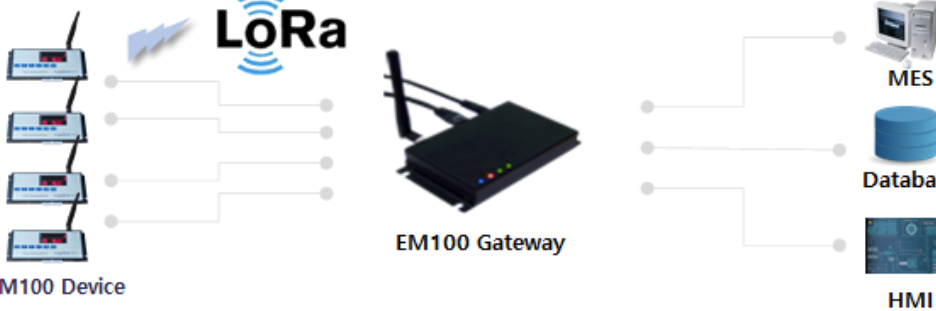

EM100 Gateway
1개의 Gateway 에 50개 Device 연결 가능
EM100 Gateway 주요스펙
| 항목 | 내용 |
|---|---|
| Communication | TCP/IP |
| RF Module |
주파수 : 917 to 923.5MHz 통신속도 : 300kbps 통신거리 : indoor MAX 1.0km, Open Area : 12Km LoRa Technology Module |
| Storage | Memory Card(Optional) |
| Digital input | UART Rx/Tx(Optional) |
| Digital output | UART Rx/Tx(Optional) |
| RS232/485 |
RS232 1 Channel RS485 1 Channel(Optional) |
| 정전 보상 | Bypass용 Cable 연결 1 Point |
| Power(기본) | 외장 Adaptor : AC110~AC220V to DC12V/350mA |
| 장착형태 | Wall mount방식 |
| 제품Size | 117mm x 97mm x 27mm |
| 표시LED | 전원용 LED 1EA |
| Cable(Option) | AC to DC Adaptor cable(DC12V/350mA) |
